潔凈棚內風淋室與傳遞窗如何安裝(圖解)潔凈棚潔凈區風淋室與雙層傳遞窗(風淋室與傳遞窗、超凈工作臺、FFU是潔凈棚)進入潔凈區的零件一樣必須配用它們及原輔材料，必須脫外包裝經雙層傳遞窗，生產出來的產品需經包裝封口后從傳遞窗流出。
潔凈棚支撐更換FFU風機過濾單元的裝置，潔凈棚屬于空氣凈化裝置領域。近年來潔凈微環境已是電子信息和生物化學、醫藥、食品界等行業不可缺少的重要設施，尤其是在半導體工業中。
隨著科技水平的迅速提高，產品不斷升級換代，對生產環境的潔凈級別提出了越來越高的要求。
現有的潔凈微環境包括一種能在室內建造的潔凈棚，潔凈棚具備多種潔凈等級及空間搭配，可以根據使用需求設計制作，因此具有簡便運用、彈性大、安裝容易且施工期短等特點。目前傳統的潔凈棚在初始安裝時和更換過濾器時需要到潔凈棚頂部操作，對操作人員來說十分不安全和不方便；而且傳統的潔凈棚對微環境整體結構的承重能力要求變高，導致設計要求高和成本增加。

潔凈棚內部更換FFU風機過濾單元的裝置。
具體的技術方案是：
潔凈棚具體由緊固件、支架、鋁型材和支撐墊片組成，支架組接成潔凈棚空間的頂部，風機通過緊固件固定在支架上，風機下方為高效過濾單元，高效過濾單元由固定在支架上的鋁型材和支撐墊片支撐，鋁型材水平面開有至少一個凹槽，支撐墊片一邊嵌入鋁型材凹槽中，一邊伸出支撐高效過濾單元。
更進一步地，支撐墊片為Z字型或者一字型。
本實用新型的有益效果是，安裝簡便快捷，高效過濾單元可以在微環境內部更換，方便安全；不用考慮微環境的整體承重能力，設計要求降低，節約成本。

潔凈室各類設備的搬，入以及相關的設備，管線的維護管理，應做到不得將微粒，微生物帶人潔凈室;

空氣凈化原理，潔凈建筑，與產品直接接觸的水或氣體或化學品和生產設備，工具等的污染物控制以及微粒振動，噪音，靜電的控制，防止等。

凈化原理:
凈化風淋室設備，氣流→初效空氣過濾器處理→空氣調節→中效空氣過濾器處理→風機加壓送風→凈化送風管道→高效送風口→潔凈室→帶走塵埃（細菌） → 回風夾道→新風柜→潔凈棚→層流傳遞窗→高效空氣過濾器處理。

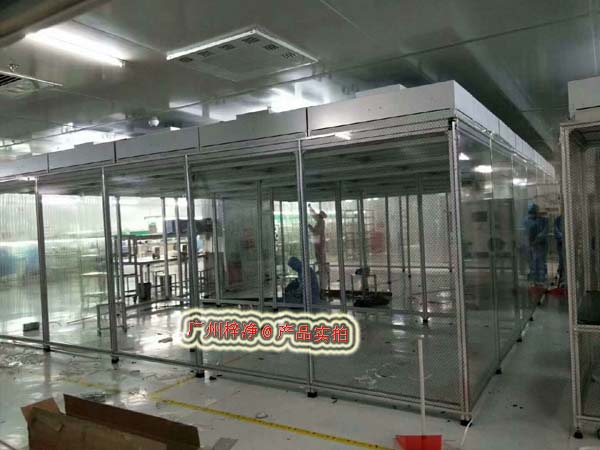

潔凈棚具體在高潔凈微環境的送風口處，由風機1、高效過濾單元2、緊固件3、鋁型材4、支撐墊片5和支架組成；支架組接成潔凈微環境空間的頂部，頂部材料一般為不銹鋼板、冷軋鋼板噴塑或防靜電亞克力板；

風機1通過緊固件3固定在支架上，使得風機1在初次安裝后就可以始終固定在微環境的頂部；高效過濾單元2設置在風機1下方，與風機1緊密相連，高效過濾單元2可根據不同客戶的實際需要選擇不同的凈化級別，在高精科技的生產研發中，比如在半導體工業中，一般采用凈化級別很高的PTFE超高效過濾器；高效過濾單元2由固定在支架上的鋁型材4和支撐墊片5支撐，支撐墊片5可以拆卸。潔凈微環境可根據實際需要來設置不同大小、高度和材料。

潔凈棚的風機1和高效過濾單元2水平方向橫截面積相同，保證氣流合理均勻地自上而下吹到微環境中。
如圖2所示，高效過濾單元2與風機1之間留有少量的空隙，一般為10-15mm，在需要更換高效過濾單元2時，可以在微環境內部將高效過濾單元2向上托起。

如圖3所示，支撐墊片5的一半可以嵌入鋁型材4中，另一半伸出用來支撐高效過濾單元2，將高效過濾單元2托起后，用來支撐高效過濾單元2底部四邊的支撐墊片5可以取出，所述的潔凈棚的支撐墊片5通常為鋁制結構。

如圖4所示，此時可以將高效過濾單元2取出，進行更換。
如圖5所示，所述的潔凈棚的鋁型材4為一種特制的鋁型材，鋁型材水平面開有至少一個凹槽，凹槽可以放置支撐墊片5，其常用的結構如圖所示，但不排除有其他類似的具有相同功能的結構。支撐墊片一邊嵌入鋁型材凹槽中，一邊伸出支撐高效過濾單元。

因?yàn)楦咝н^濾單元2在正常使用中耗損比較高，所以需要經常更換，傳統的潔凈微環境在更換時需要操作人員爬到微環境頂部操作，不安全和不方便；而且對微環境整體結構的承重能力要求變高，導致設計要求高和成本增加。本實用新型的有益效果是，安裝簡便快捷，高效過濾單元可以在微環境內部更換，方便安全；不用考慮微環境的整體承重能力，節約成本。
